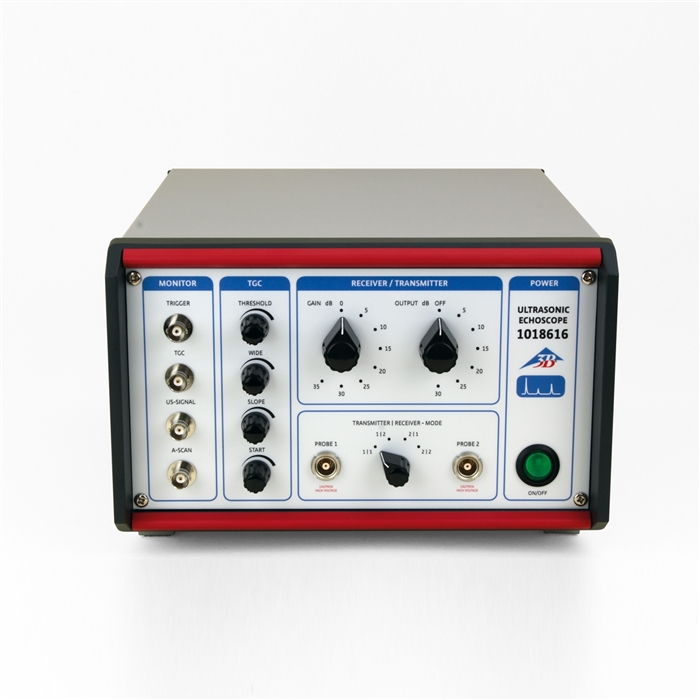

Urządzenie operacyjne do przeprowadzania eksperymentów ultradźwiękowych w trybie odbicia (echo impulsu) lub w trybie transmisji przelotowej z sondami ultradźwiękowymi 1 MHz (1018617), 2 MHz (1018618) i 4 MHz (1018619). Z wbudowaną jednostką nadawczo-odbiorczą, kontrolą wzmocnienia czasu (TGC), zintegrowanym przetwornikiem analogowo-cyfrowym i mikroprocesorem do podłączenia do komputera pomiarowego i oceniającego przez interfejs USB. Podłączenie sond ultradźwiękowych za pomocą solidnych gniazd zatrzaskowych z automatycznym rozpoznawaniem sondy. Kompensacja strat natężenia impulsów dźwięku ultradźwiękowego przechodzących przez ciała stałe lub płynne za pomocą TGC z wybieranym progiem, punktem początkowym, punktem końcowym i rampą TGC. Najważniejsze sygnały funkcyjne (wyzwalacz, TGC, sygnał A-scan (sygnał amplitudowy) i sygnał ultradźwiękowy) są dostępne przez gniazda BNC z przodu urządzenia. Obejmuje oprogramowanie do pomiaru i oceny dla systemów operacyjnych Windows. Wyświetlanie na ekranie sygnałów ultradźwiękowych (echogramu) i jednoczesnego sygnału TGC, przy czym sygnał skanowania A i sygnał ultradźwiękowy mogą być rejestrowane indywidualnie lub jednocześnie na echogramie w funkcji czasu lub głębokości penetracji. Wyświetlanie wszystkich aktualnie ustawionych parametrów systemu (tryb pracy, poziom transmisji, wzmocnienie, podłączone sondy ultradźwiękowe) obliczanie częstotliwości i cepstrum sygnału ultradźwiękowego (FFT), obrazowanie dwuwymiarowych obrazów ultradźwiękowych (obraz B) oraz charakterystyka czasowa czasu warstwy odbicia ruchu (metody ruchu w czasie).



Sondy ultradźwiękowe nie wchodzą w zakres dostawy.



Zakres częstotliwości: 1–5 MHz

Sygnał transmisji: impuls Diraca (<1 µs, 0 - 300 V)

Moc transmisji: 0–30 dB, co 5 dB

Wzmocnienie: 0–35 dB, w krokach co 5 dB

TGC: Płynnie regulowana wartość progowa, wartość początkowa, czas narastania i czas wzmocnienia, Maksymalne wzmocnienie około. 32 dB

Wyjścia (przód): TGC, wyzwalacz, sygnał ultradźwiękowy, sygnał skanowania A przez gniazdo BNC w każdym przypadku

Złącza sond: 2, do wyboru w trybach transmisji, odbioru lub dupleksu

Połączenie z komputerem: USB

Szybkość skanowania: 10, 25, 50 i 100 MHz

Pobór mocy: ok. 20 VA

Napięcie sieciowe: 100–240 V, 50/60 Hz

Wymiary: ok. 226x169x325 mm³



Tematy eksperymentów:



Propagacja podłużnych i poprzecznych fal ultradźwiękowych w ciałach stałych

Określanie prędkości fal ultradźwiękowych wzdłużnych i poprzecznych w ciałach stałych

Wyznaczanie modułu ścinania, modułu sprężystości i liczby Poissona

Tłumienie dźwięku w ciałach stałych i cieczach

Zależność częstotliwościowa tłumienia dźwięku

Zysk zależny od czasu

Zależność częstotliwości od rozdzielczości

Nagrywanie obrazów o jasności

Rejestrowanie ech ultradźwiękowych z ruchomych granic (tryb ruchu w czasie)

Pomiar anomalii



Do zakupienia osobno:

1002584 Zestaw urządzeń „Ultradźwięki w ciałach stałych”

1018617 Sonda ultradźwiękowa 1 MHz, GS200  (uwaga: wymagane 2 szt.)
